Измерение диаметров охватывающими линейками

Невозможно представить ряд отраслей промышленности и строительства без измерительных инструментов — без них невозможно ручаться за точность размеров деталей и расстояний, благодаря им осуществляется контроль качества и организация многих технологических процессов. В домашней мастерской и гараже автолюбителя приборам измерения, конечно, тоже самое место.

Что такое циркометр

Перед каждым специалистом технической или строительной специальности в процессе работы встаёт задача измерения окружности — внешних и внутренних поверхностей труб разного диаметра, да и просто любых объектов круглой или овальной формы, коих предостаточно на производстве и на любой стройке. Для решения этой задачи существует циркометр.

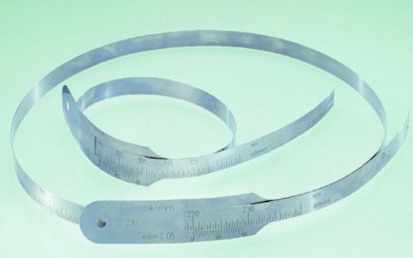

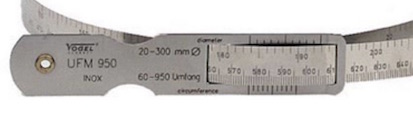

На вид циркометр (или же охватывающая линейка) представляет собой ленту из нержавеющей или пружинной стали и внешне напоминает портновский сантиметр. На края поверхности циркометра лазерной гравировкой или травлением нанесены две шкалы — для измерения длины окружности и диаметра окружности. Также имеется накладка в виде пластины с двумя поперечными отверстиями, в которые продевается другой конец стальной ленты. На края плоской поверхности накладки между этими отверстиями так же, как и на ленту, нанесены шкалы — нижняя для измерения длины окружности и верхняя для измерения диаметра.

Для чего нужны охватывающие линейки

Как правило, циркометры используются для измерения диаметров труб, различных емкостей, деталей и предметов круглой формы.

Нижний предел измерений — 20 мм для наружных диаметров и 230 мм для внутренних, верхний может достигать нескольких метров.

Применение циркометров оправдано и с практической, и с экономической точки зрения. Ими пользуются, когда не требуется высокой — более 0,1 мм — точности измерений, или же в случае если измерения при помощи микрометров, нутромеров и штангенциркулей становятся неоправданно дорогостоящими.

Тонкости процедуры измерения

Стоит отметить, что метод измерения циркометром является косвенным и имеет некоторые отличия в случае работы с внешними и внутренними диаметрами.

Чтобы измерить наружный диаметр, нужно охватить лентой предмет, один конец ленты продеть через накладку — будто застегиваете ремень — и крепко затянуть, как удавку. Очень важно, чтобы лента легла ровно и плотно, без перекосов. Иначе в точности полученных данных придется усомниться. Измерения проводятся по нониусу — точно так же, как и у штангенциркулей.

Надо иметь в виду, что диаметр рассматривается как некая усредненная величина. Прямой измеряемой величиной служит все же длина окружности, а диаметр уже высчитывается по формуле D=С/π, где С — длина окружности, π — число Пи, округленное до 3, 14 или нужного количества разрядов. Для удобства работы с инструментом на верхнюю шкалу нанесены пересчитанные значения диаметра по отношению к длине окружности.

Измерение внутренних диаметров производится по тому же принципу, однако тут есть одна сложность. При измерении внутреннего диаметра нужно разместить циркометр так, чтобы лента плотно прилегала к измеряемому предмету. Вручную это сделать практически невозможно. Проблема решается при помощи специальных приспособлений: к примеру, данное приспособление для разжима линеек от фирмы Vogel позволяет установить циркометр правильно, не нарушая точности результатов.

Как выбрать подходящий циркометр

Чтобы приборы не стоили баснословных денег и ими было удобно пользоваться, производители выпускают циркометры с различными диапазонами измерений.

Перед покупкой обратите внимание на то, чтобы измеряемый им диапазон полностью соответствовал размеру изделия.

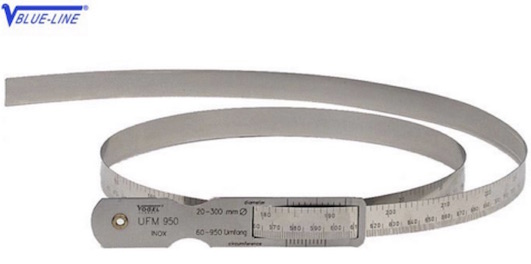

Циркометры для измерения наружных диаметров и длин окружностей немецкой компании Vogel внесены в Госреестр средств измерений, имеют методику поверки и выпускаются в семи вариантах (см. Таблицу 1).

Таблица 1. Циркометры для измерения наружных диаметров и длин окружности

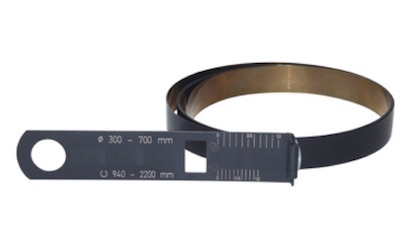

Циклометры для измерения внутренних диаметров и длин окружностей выпускаются в трёх вариантах (см. Таблицу 2).

К циркометрам для измерения внутренних диаметров нужно обязательно приобрести приспособление для разжима. В противном случае можно получить неточные результаты измерений.

Таблица 3. Пределы абсолютной погрешности циркометров.

Если перед вами стоит задача измерения внутренних или внешних диаметров, обратите внимание на циркометры. Охватывающие линейки позволяют получить точные данные быстро и без специальных навыков — пользоваться ими могут даже новички.
