Передача измерений с прибора в компьютер: проблемы и решения

Раньше роль оператора в процессе снятия показаний была довольно объемной. Стандартная процедура выглядела следующим образом: с прибора снимается полученное значение контролируемой величины, а затем заносится в таблицу для последующего анализа и формирования отчетности. С распространением компьютеров обработка результатов измерений стала намного проще и быстрее. И все же процесс занесения данных в таблицу было невозможно автоматизировать, а значит, он оставался трудоемким, требующим внимания и сосредоточенности в целях исключения ошибок.

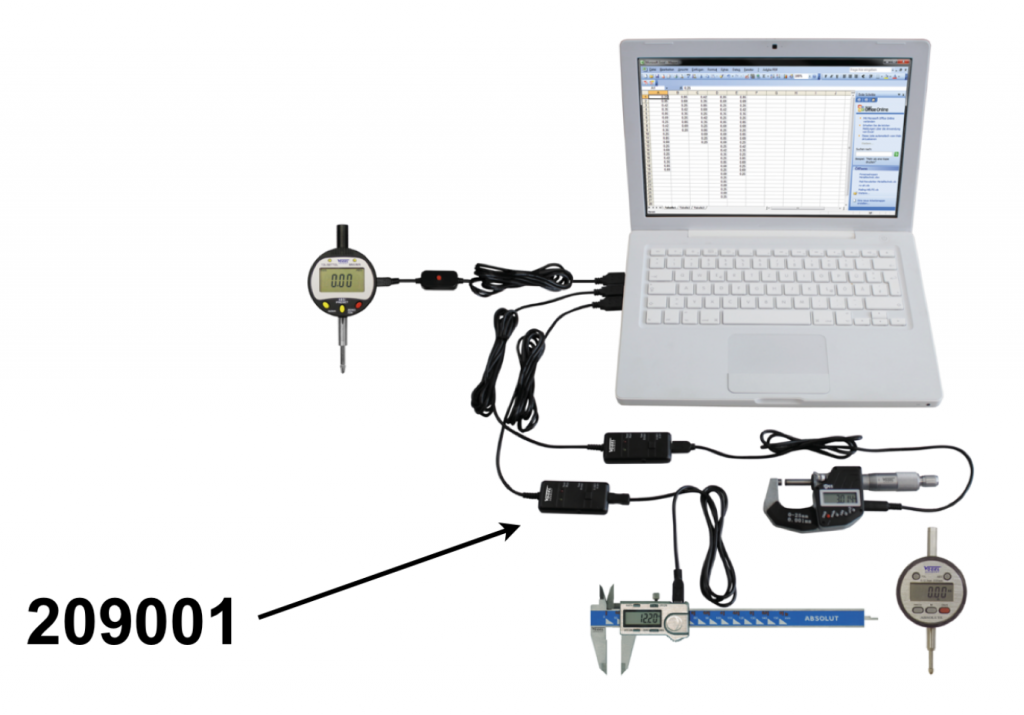

Интерфейс USB – мини USB для передачи данных от цифровых приборов, артикул 209001

Проблема автоматизации измерений

Разработка приборов с электронно-цифровым отсчетом ознаменовало новую эру и стало предпосылкой для автоматизации процесса измерений, регистрации данных, получения и анализа отчетности. Появилась возможность заносить данные в заранее подготовленные таблицы и обрабатывать их соответствующим образом.

Однако здесь возникает сложность. Автоматизированные системы, созданные для работы с данными измерений, очень сложны и недоступны для маленьких компаний в силу своей высокой стоимости. Небольшому производству требуются достаточно простые схемы передачи данных, к примеру, от одного или же нескольких приборов в компьютер с последующей обработкой данных. При этом сложность построения  таких простых схем вида прибор-интерфейс-компьютер заключается в том, что на сегодня не существует каких-то унифицированных интерфейсов передачи данных. И на то есть свои причины.

· Измерительные приборы (штангенциркули, микрометры, индикаторы ) имеют различные конструктивные особенности по механизмам перевода значений линейных перемещений на дисплей прибора и, соответственно, различные разъемы вывода данных: четырех штырьковые разъемы SY-4, мини USB, разъемы с питанием и без и т.д.

· Для передачи данных существуют разные протоколы: Opto RS 232, RS 232, RS 232C.

· Изготовители «железа» приборов могут использовать цифровые блоки разных производителей, а также подходящие интерфейсы при настройке передачи данных.

Подобное положение дел вынуждает крупных производителей измерительных инструментов, таких как Mitutyo, Silvac, Vogel, Mahr, разрабатывать свои собственные интерфейсы с подходящими разъемами и предлагать комплекты передачи данных. Так, например, фирма Vogel для поставляемого ей широкого ассортимента приборов предлагает несколько видов кабелей и интерфейсов, призванных эффективно решить задачу передачи данных.

Способы передачи данных

В зависимости от особенностей и набора функций приборов используется два варианта передачи данных с прибора в компьютер.

Первый вариант требует установки на компьютер дополнительного ПО (программного обеспечения).

В ходе измерений результаты заносятся в таблицу, заранее созданную на компьютере.

Здесь приведены соответствующие артикулы таких интерфейсов, их описание и перечень измерительных приборов, для которых они могут применяться.

В этом случае при корректно собранной схеме передача данных происходит следующим образом:

· прибор фиксирует измеряемую величину,

· оператор нажимает определенную кнопку на приборе или непосредственно интерфейсе (кабеле),

· значение автоматически заносится в установленную на компьютер таблицу.

Второй вариант не требует установки программного обеспечения. Принцип передачи заключается в преобразовании интерфейсом результатов измерений в коды клавиатуры и вводе их в подготовленные пользователем таблицы в программах MS Exсel, MS Word и ПО с похожим функционалом.

Здесь операция переноса данных незначительно отличается от варианта с использованием специальных программ:

· производится измерение,

· оператор выделяет нужную ячейку в таблицу и нажимает кнопку на интерфейсе,

· результат в автоматическом режиме  переносится в эту ячейку.

При нажатии кнопки в следующий раз результат заносится в ячейку, расположенную ниже выбранной сначала.

Этот способ позволяет использовать для регистрации данных любые программы, где возможен ввод данных с клавиатуры. Причем тип операционной системы (ОС) не имеет никакого значения. Не нужны и дополнительные драйверы, так как любая ОС уже включает в себя предустановленные драйверы для клавиатуры.

Технические решения проблемы автоматизации измерений

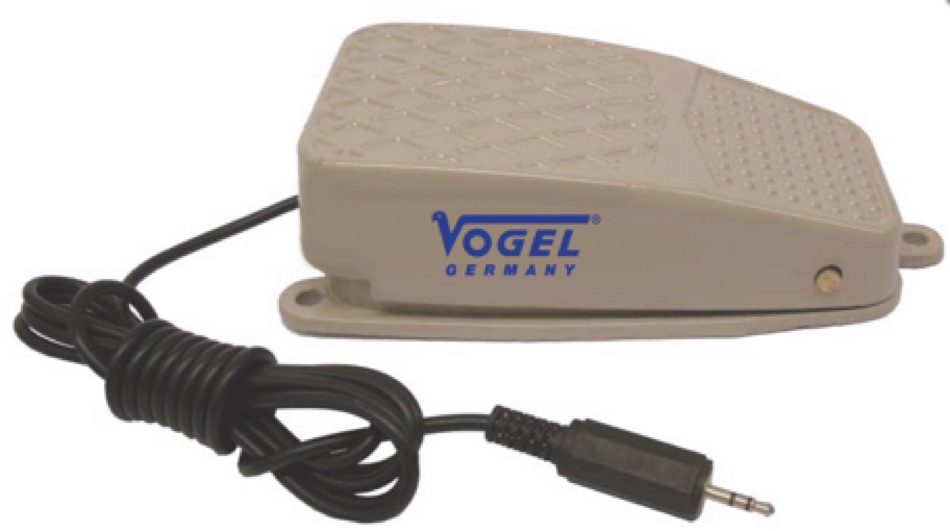

Для удобства пользователей может использоваться педаль для ввода, благодаря которой процесс измерения становится стабильным и удобным. Педаль подходит для интерфейсов артикулов 209001, 2420194 или 209101

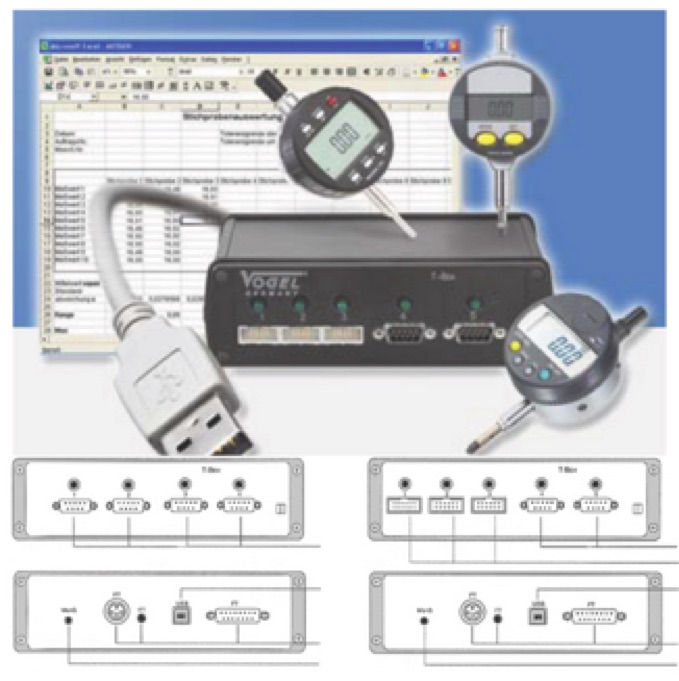

Все рассмотренные выше схемы применяются для передачи данных от одного прибора в компьютер. Если же необходимо передать данные от нескольких измерительных приборов в количестве до четырех штук, то можно воспользоваться интерфейсом «T-Box».

Более того, в основе всех этих схем лежит передача данных по проводам. Однако существуют решения для случаев, когда результаты необходимо передавать на большие расстояния или нет возможности использовать проводную передачу. Немецкая фирма Vogel предлагает эффективное решение: использовать на измерительном приборе передатчик артикул 209003, а на компьютере — приемник артикул 209004. Комплект требует установки программного обеспечения W-STAT 1.0, который приобретается отдельно.

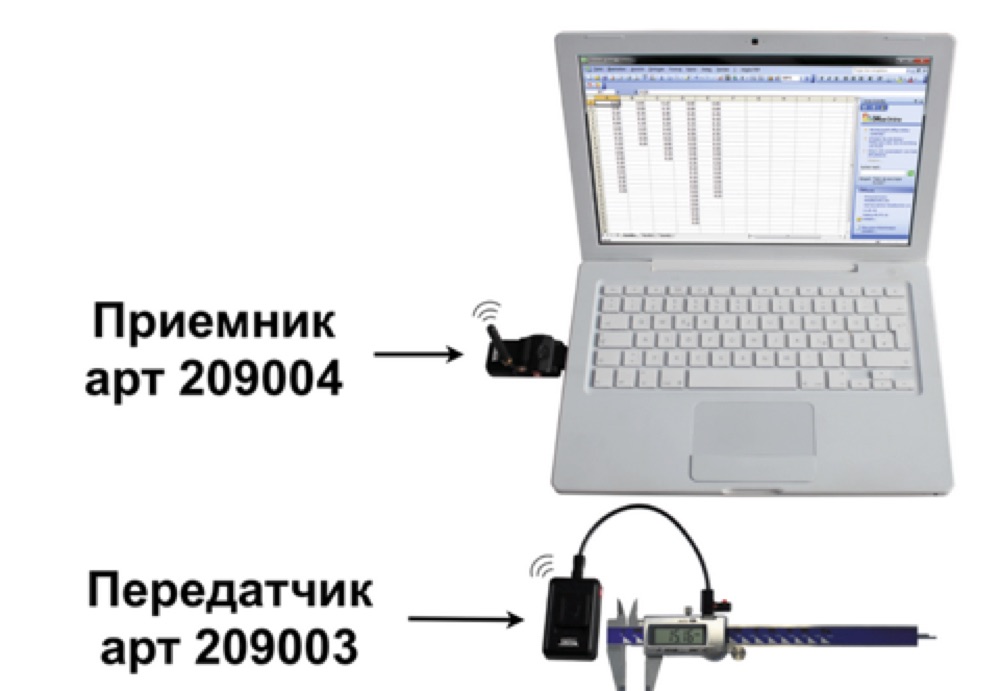

Комплект для передачи данных измерений по радио, артикулы 209004 и 209003

Индивидуальные решения

Процесс передачи результатов измерений довольно сложен и зависит от множества факторов. Для своих клиентов мы разработали принципиальную схему сотрудничества, которая эффективна в случае, если необходим индивидуальный подход.

· Первый шаг — выяснение нужд клиента: мы определяемся с приборами и их техническими характеристиками.

· Далее мы подбираем варианты приборов и интерфейсов, которые идеально подходят для решения задач.

· Направляем на завод Vogel запрос касательно производительности и возможностей собранного комплекта.

· Комплекты тестируются заводом-производителем, что подтверждается сертификатом проверки.

В итоге клиенты получают инструмент, который позволяет решить максимум производственных задач.
