Расширение возможностей измерения штангенциркулями:

история и современные технологии

Назначение штангенциркуля — выполнение стандартных измерений:

• при помощи внутренних губок — измерение внутренних размеров деталей (диаметров), а также пазов небольшой глубины,
• плоским глубиномером — измерение глубины отверстий относительно нижнего основания штанги,
• выполнение разметки.

Однако на сегодняшний день существуют разные способы расширения привычного набора функций штангенциркулей.

Прежде всего стоит отметить, что штангенциркуль имеет долгую историю — первые деревянные модели использовались ещё в 17 веке, а приборы со шкалой Нониуса (вспомогательной шкалой) появились в конце 18 века в Лондоне. Штангенциркуль прост в обращении и точен в работе. Это основной измерительный инструмент любого инженера, слесаря или токаря, незаменимый при обработке и разметке деталей. Естественно, что с развитием науки и техники появилась необходимость в усовершенствовании данного прибора.

 Штангенциркуль: материалы и особенности конструкции

В качестве материала для штангенциркуля, как правило, используется нержавеющая сталь или углеродистая сталь с хромовым покрытием. Конструкция прибора гениальна и проста — по штанге с неподвижными губками и миллиметровой шкалой перемещается рамка с подвижными губками, на которые нанесена вспомогательная шкала. Рамка эта закрепляется стопорным винтом в нужном положении. Это, однако, не отменяет некоторого разнообразия в конструкции разных моделей — прибор может быть оснащён глубиномером, могут отсутствовать губки для измерения внутренних размеров, может иметься специальное устройство для фиксации рамки с большей точностью, губки могут иметь разную поверхность (кромочную, плоскую и цилиндрическую). Подобное разнообразие позволяет расширять возможности применения инструмента.

На данный момент в распоряжении специалистов имеется три типа штангенциркулей:

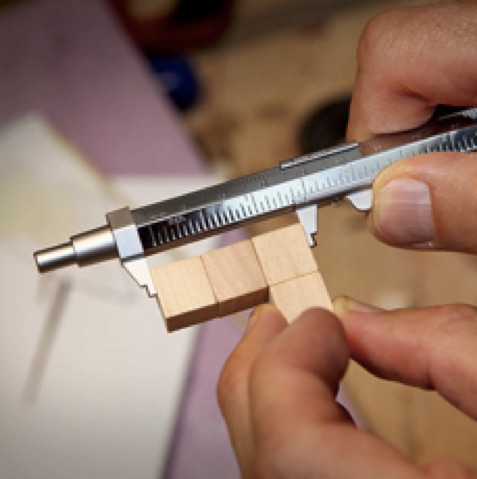

• с нониусом (классика жанра),

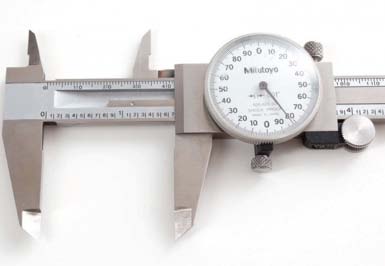

• с циферблатом (быстро и удобно),
• электронный (с цифровой индикацией, измеряет до сотой доли миллиметра).

Последний вид штангенциркулей — не просто дань моде на всё цифровое. Без него не обойтись, когда необходимы сложные измерения межосевых  и межпазовых расстояний, внутренних диаметров и проточек, толщины стенок и других сложных поверхностей.

Расширяем стандартные возможности штангенциркуля

Сделать это можно двумя способами: во-первых, при помощи набора колков, во-вторых, пользуясь цифровым штангенциркулем. Рассмотрим подробнее оба варианта.

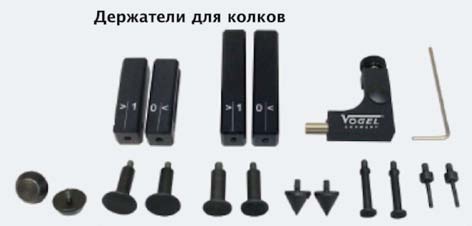

Как мы уже отметили, облегчить выполнение измерительных задач призван набор колков для цифрового штангенциркуля, к примеру, производства немецкой фирмы Vogel.

В набор входят следующие инструменты:
• пара длинных и пара коротких колков, которые устанавливаются на губки измерительного прибора;
• три пары тарельчатых колков разного диаметра (6 мм, 10 мм и 12,5 мм);
• две пары конусных колков разного диаметра ( 9 мм и 12 мм с углом в 60 градусов);
• пара цилиндрических колков диаметром 1,5 мм длиной в 9 мм;
• приспособление для обеспечения постоянства усилия измерения;

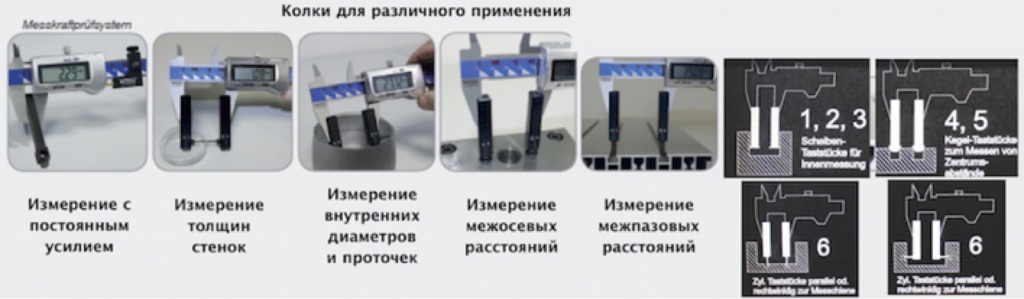

Чтобы узнать больше о составе такого набора и возможностях его применения, посмотрите обучающий видеоролик, а также обратите внимание на фото ниже.

Цифровой штангенциркуль — современный измерительный инструмент, который позволяет «закрывать» на порядок больше задач, чем обыкновенный штангенциркуль. Появляются новые возможности хранения, обработки и ввода-вывода информации.

✓ Цифровой штангенциркуль способен автоматически переводить показания в любую систему измерения.

✓ Есть возможность сброса на нуль.

✓ Можно «запоминать» результаты последних замеров и отображать данные в цифровом виде.

✓ С помощью цифрового штангенциркуля можно проводить измерения в труднодоступных местах.

✓ Можно измерить межцентровое расстояние между осями двух равных отверстий на детали или недоступную толщину детали — в обоих случаях прибор покажет значение по отрицательной шкале.

✓ Цифровой штангенциркуль позволяет легко и быстро сравнить размеры однотипных деталей.

Какой бы способ расширения стандартных возможностей штангенциркулей вы ни выбрали, рабочий процесс от этого, бесспорно, только выигрывает. Если у вас есть вопросы или предложения по теме статьи, будем рады их рассмотреть.
